DIN 912 varžtas su flanšo veržlėmis

„Xiamen Top Fence Co., Ltd.“ iš Kinijos turi dešimtis metų MTTP patirties ir gamina „DIN 912 Bolt“ su flanšo veržlėmis. Mes esame geriausias varžtų ir veržlių tiekėjas, pritaikytas saulės kolektorių montavimo projektams. Prašome rasti daugiau informacijos apie seriją ir parametrus, turėsime specialų personalą, teikiantį jums profesionalias pardavimo paslaugas.
Produkto prekės ženklas:Viršutinė energija
Produkto medžiaga:SUS304/316
Produkto funkcija:Boltas ir flanšo veržlė stogui ir antžeminiam montavimui
Aptarnavimo gyvenimas:≥25 metų

Siųsti užklausą

Prekės aprašymas

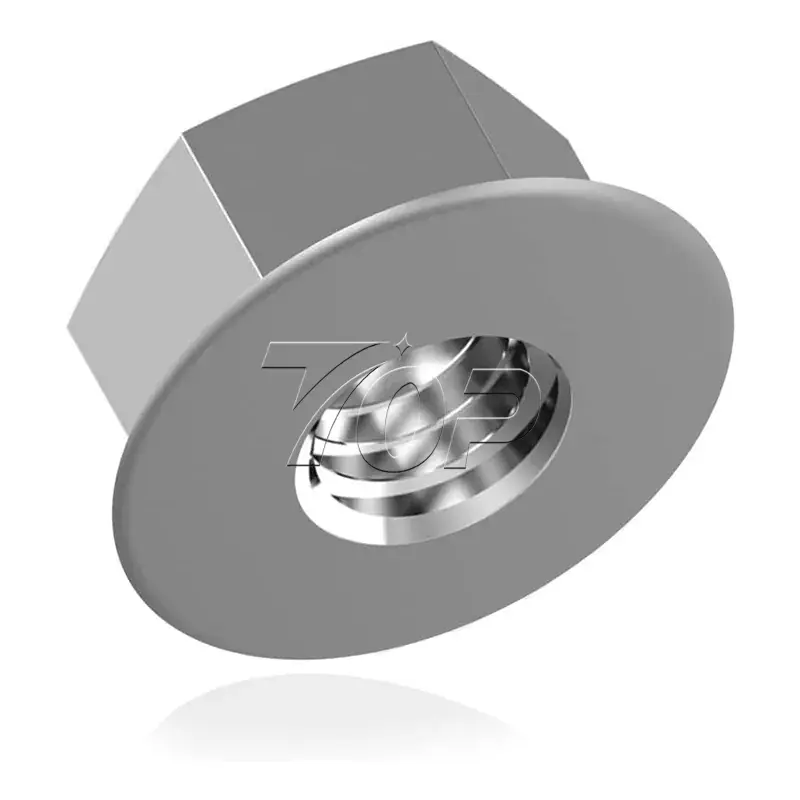

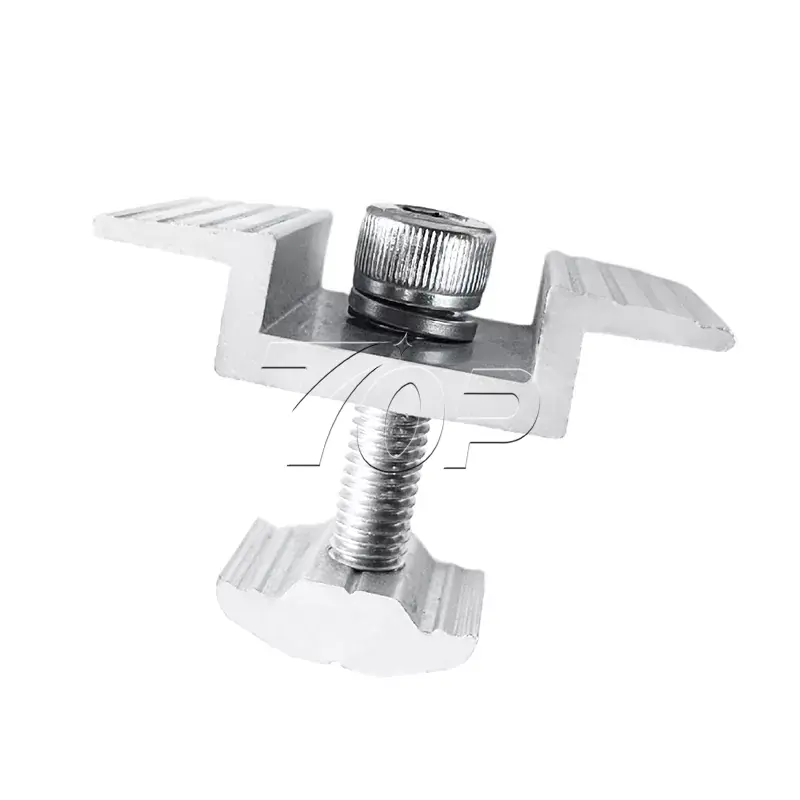

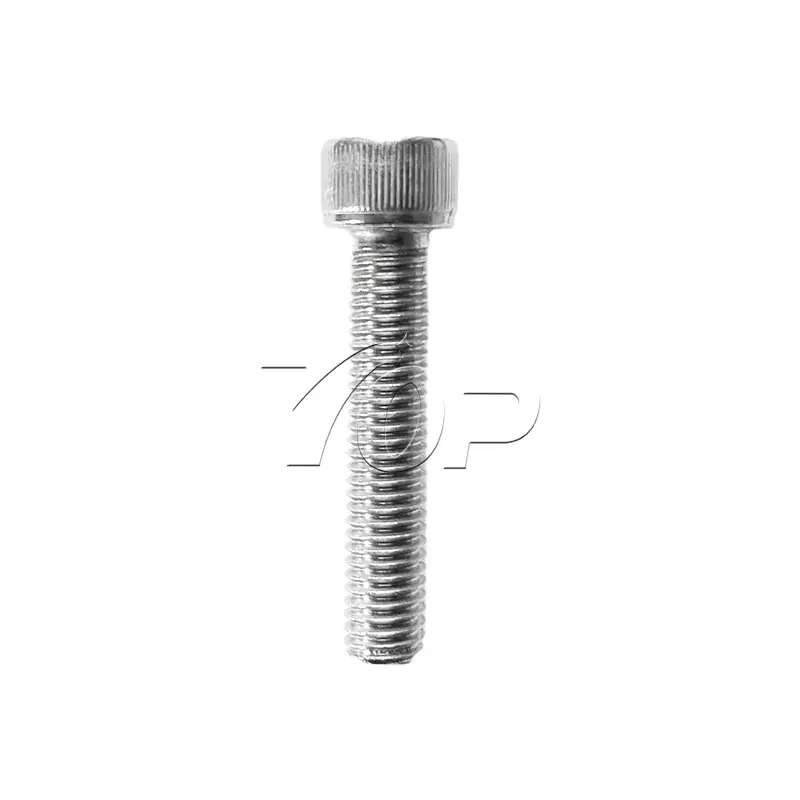

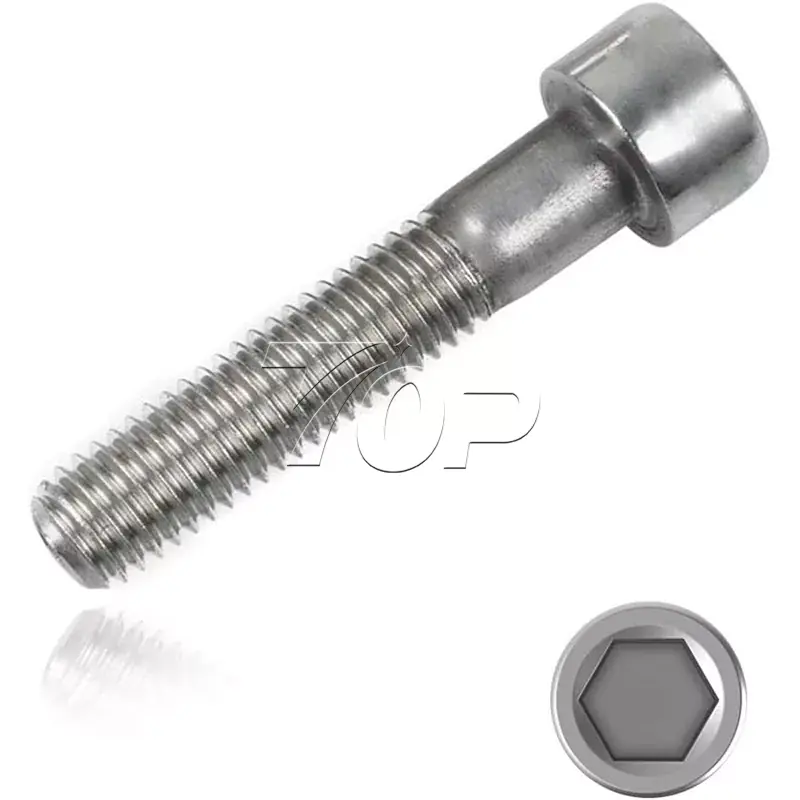

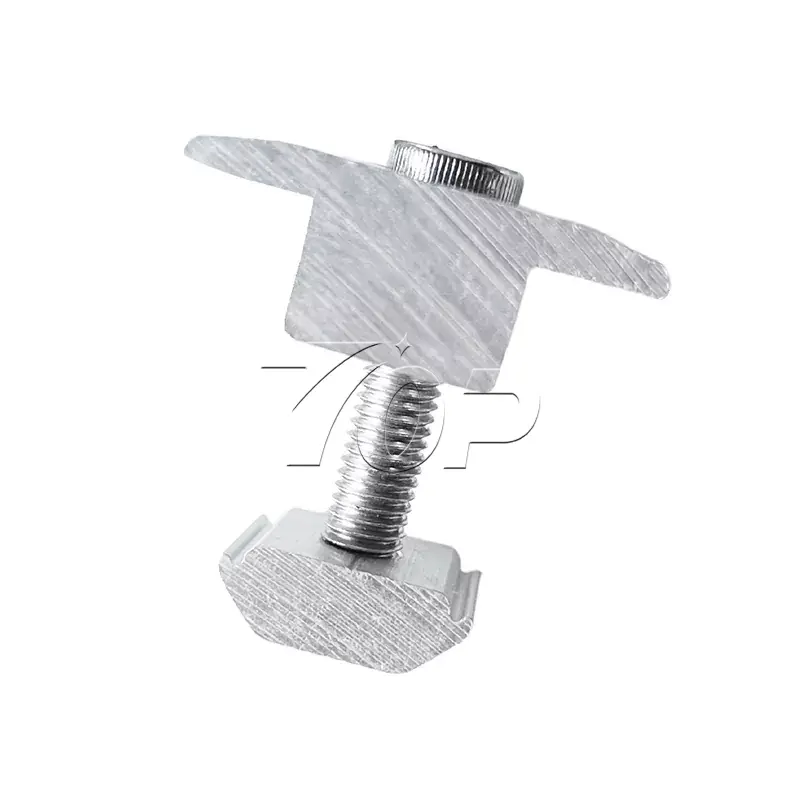

Viršuje suprojektuotas DIN 912 varžtas su flanšo veržle, kuris dažnai naudojamas saulės kolektorių montavimo projektuose, kad sugriežtintų laikiklių jungtį. Šešiaplaukio lizdo varžto galvos dalis yra cilindrinė su šešiabriaune skylė, kad būtų galima lengvai susitvarkyti ir išardyti šešiakampį veržliaraktį. Varžto strypas yra sriegis ir, pritvirtinus veržlę, du ar daugiau komponentų galima tvirtai sujungti.

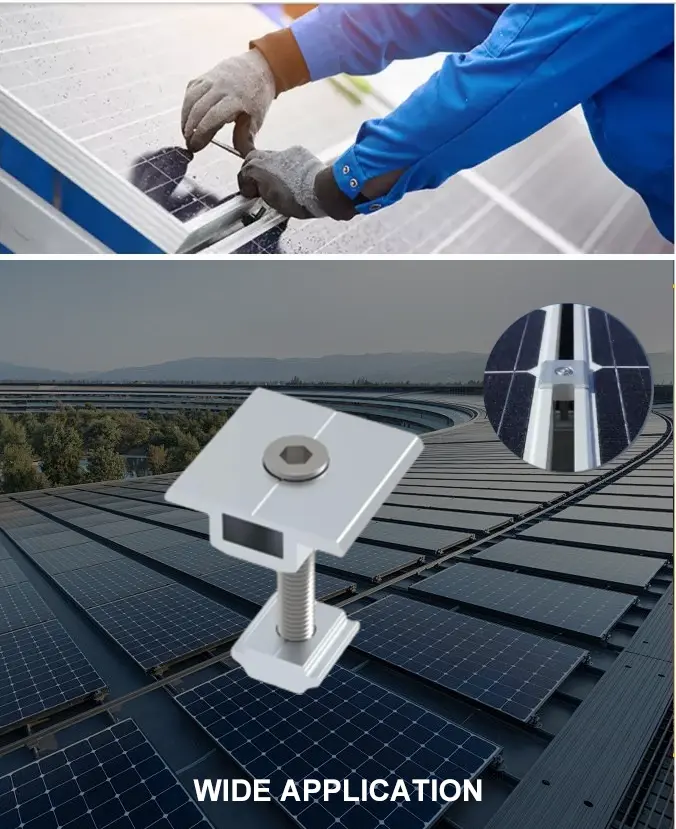

Saulės sistema ilgą laiką turi atlaikyti vėjo, saulės, lietaus ir kitos sudėtingos natūralios aplinkos, viršutinės energijos, suprojektuotos aukšto stiprumo, aukštos kokybės DIN 912 varžto ir flanšo veržlės, gali užtikrinti patikimesnį jungties stiprumą ir stabilumą, kad būtų užtikrinta, jog saulės kolektorių moduliai ir laikikliai nenusileis ir nenukristų įvairiomis darbo sąlygomis.

Produkto parametrai

Kilmės vieta	Kinijos xiamen
Prekės ženklas	Viršus
Produkto pavadinimas	DIN 912 varžtas su flanšo veržlėmis
Modelio numeris	DIN912
Medžiaga	Plienas
Baigti	Juodojo oksido/cinko/dakromento
Pažymys	4.8/8.8/10.9/12.9
Galvos tipas	Lizdo galva
Pažymėjimas	ISO9001
Ilgis	16 mm-500 mm
Dydis	M6-M56
Sriegio tipas	Prašomi gijos

Reguliarūs DIN912 „Hexagon“ lizdo galvutės dangtelio varžtai Matmenų dizaino brėžiniai (toliau pateikiamos bendros matmenų detalės, vienetas: mm)

Nominalus skersmuo (D)	Žingsnis	b	DK (maks.)	K (maks.)	S
M3	0.5	18	5.5	3	2.5
M4	0.7	20	7	4	3
M5	0.8	22	8.5	5	4
M6	1	24	10	6	5
M8	1.25	28	13	8	6
M10	1.5	32	16	10	8
M12	1.75	36	18	12	10
M16	2	44	24	16	14
M18	2.5	48	27	18	14

(Aukščiau pateiktos varžtų matmenys saulės energijos montavimui apima daugumą saulės laikiklių surinkimo ir konstrukcijos montavimo.)

Saulės skydelio montavimo varžto laipsnis

Žemiau yra Naudokite „DIN 912 Bolt“ su flanšo veržlėmis, esančiuose ant saulės montavimo.

M3-M5 dažniausiai naudojamas kai kuriems mažiems komponentams pritvirtinti fotoelektrinės įrangos viduje, pavyzdžiui, elektroninių komponentų tvirtinimas;

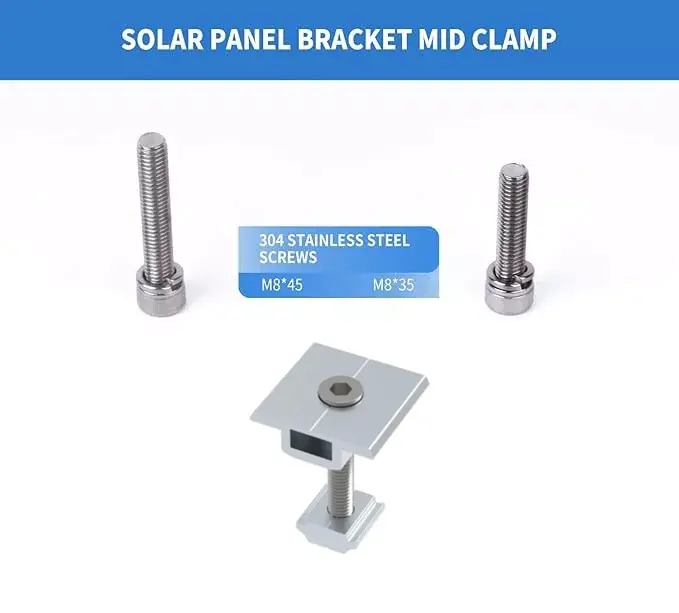

M6-M8 specifikacija yra labiau paplitusi prijungus saulės skydelius ir fotoelektrinius skydelius.

M10-M12 flanšo veržlės specifikacijos PV tvirtinimo ir aukščiau specifikacijose yra labiau naudojamos fotoelektrinių laikiklių ir pastatų konstrukcijų prijungimui ir pritvirtinimui.
