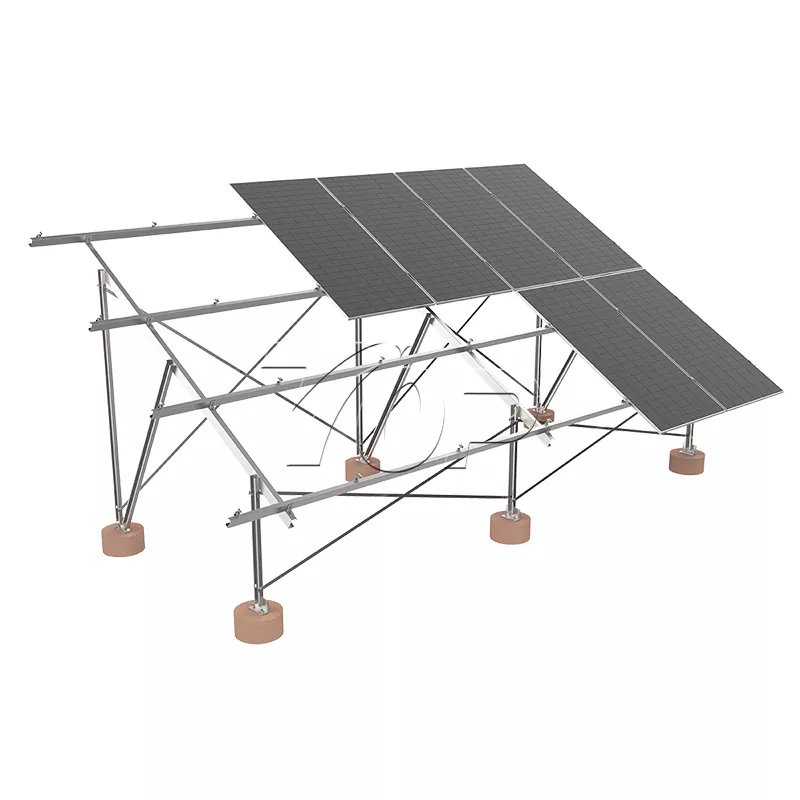

Saulės skydelis žemės tvirtinimo stovas

„Popl Energy“ C formos saulės plokštės žemės tvirtinimo lentynos yra antžeminio saulės skydelio montavimo sprendimas, specialiai sukurtas antžeminėms fotoelektrinėms sistemoms, naudojant aukšto stiprumo C formos (C-kanalo) konstrukciją komerciniams ir didelio masto fotoelektrinių elektrinių projektams. Esant dideliam apkrovos pajėgumui, atsparumui korozijai ir lankstumui, C kanalo konstrukcijos atramos sistema gali būti pritaikyta skirtingoms vietovėms ir aplinkos sąlygoms, ypač scenarijams, kuriems reikalingas didelis stabilumas ir ilgalaikis patvarumas.
Produkto prekės ženklas:Viršutinė energija
Produkto medžiaga:Anglies plienai
Produkto funkcija:Komercinės ar ūkio saulės energijos elektrinės
Aptarnavimo gyvenimas:≥25 metų

Siųsti užklausą

Prekės aprašymas

Viršutinė energija, suprojektuota ir pagaminta C formos saulės plokštės žemės tvirtinimo lentynos, daugiausia naudojama kaip pagrindinė konstrukcinė medžiaga. Turi aukštą stiprumo ir svorio santykį. Ši antžeminė saulės sistema gali sumažinti visos atraminės sistemos svorį, tuo pačiu užtikrinant pakankamą nešiojimo pajėgumą. Jo lengvesni laikikliai yra patogesni transportavimo ir montavimo metu, kartu sumažina pamato apkrovos guolių reikalavimus.

Produkto parametrai

Gamintojas	Viršutinė energija
Produkto pavadinimas	Saulės skydelis žemės tvirtinimo stovas

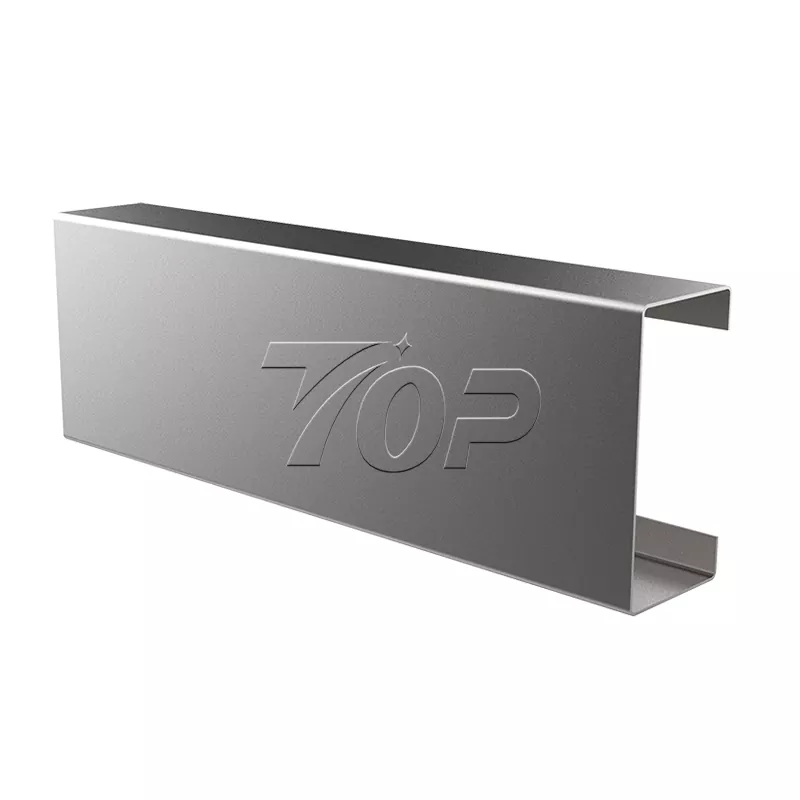

Medžiaga	C formos plienas (karštakorinis cinkuoto plieno arba anoduoto aliuminio), 2–4 mm storio

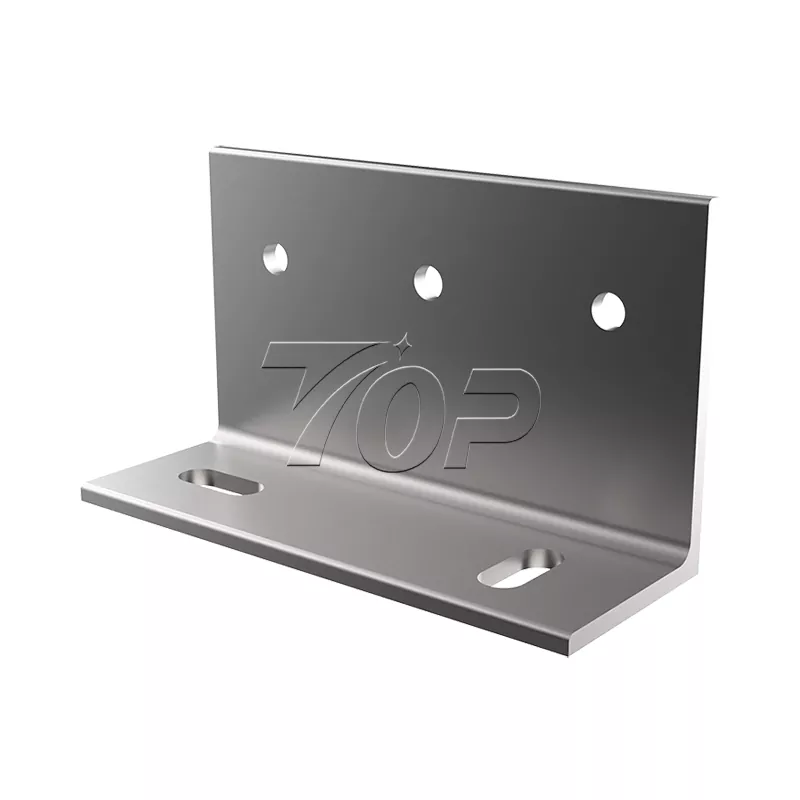

Rinkiniai	C kanalų plieno konstrukcijos, bėgiai, spaustukai, priedai ir kt.
Apkrovos talpa	Vieno stendo sistema gali nešti 2–4 tonas (atsižvelgiant į konfigūraciją)
Sertifikavimas	ISO 9001, AS/NZS 1170, TUV ir kiti tarptautiniai sertifikatai.
Pakuotė	Standartinis konteinerių transportas, palaikykite pritaikytą pakuotę.

Didelio stiprumo medžiaga: Karšto panardinimo cinkuoto plieno (HDG) arba anodizuoto aliuminio atsparumas korozijai ir konstrukcinis stiprumas yra ilgesnis nei 25 metų.

Modulinė konstrukcija: Saulės plokštės žemės tvirtinimo stovas palaiko greitą surinkimą ir reguliavimą, suderinamą su įvairiais saulės plokščių dydžiais.

Atsparumas vėjui: Optimizuoto žemės tvirtinimo saulės stovo konstrukcijos konstrukcijos ir pamatų pritvirtinimo metu jis gali atsispirti vėjo greičiui, viršijančiam 60 m/s, tinkamą didelio vėjo slėgio sritims.

Lankstus montavimo kampas: atrama fiksuoto pakreipimo kampas (15 ° –60 °) arba sezoninis kampo reguliavimas, kad būtų maksimaliai padidintas galios generavimo efektyvumas.

Aplinkos apsauga ir žema priežiūra: nereikia betono pamatų, sumažinti statybų taršą, mažos priežiūros išlaidos.

Diegimo režimas

1 Rengimas diegimui

Vietos tikrinimas: patikrinkite žemės plokščiumą ir dirvožemio tipą (rekomenduojama inkaro varžtai ar betoniniai pamatai).

Įrankių sąrašas: Elektrinis grąžtas, veržliaraktis, lygis, inkaro varžtų tvirtinimo mašina (neprivaloma).

2 montavimo procedūra

Pamatų fiksacija:

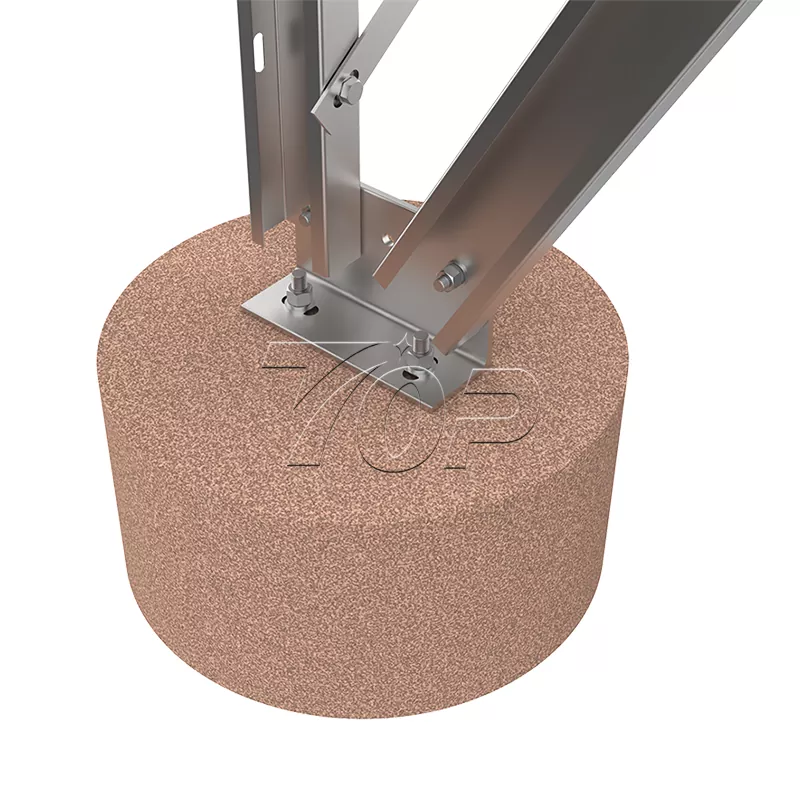

Jei naudojamos betoninės bazės: supilkite betoninius stulpus, kurių gylis yra ne mažesnis kaip 80 cm, ir įterpkite atraminius pagrindinius varžtus.

Jei naudojate inkaro varžtus (rekomenduojama): prisukite varžtus į žemę iki projektavimo gylio (paprastai 1,2–2 m).

Palaikymo surinkimas:

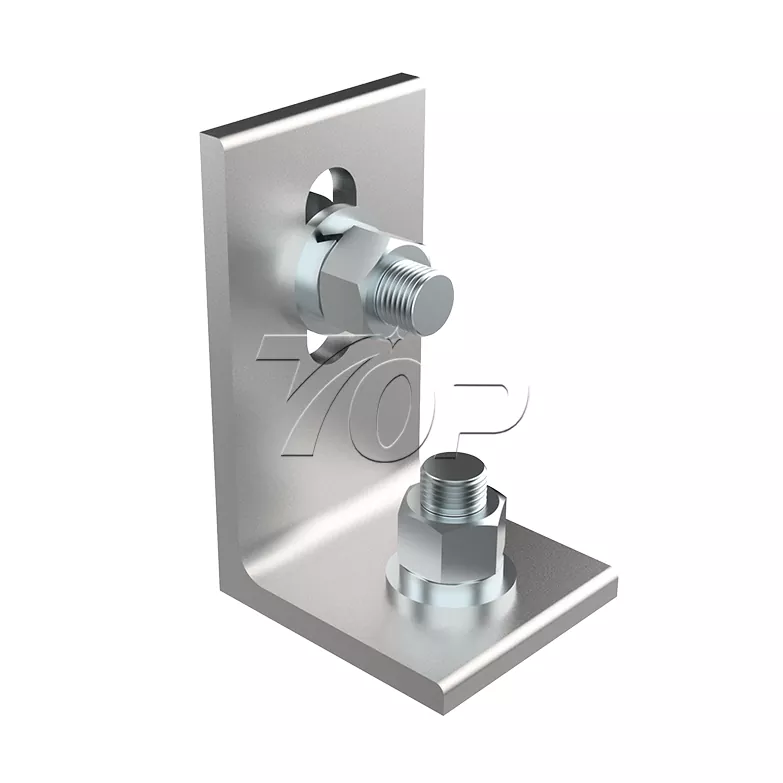

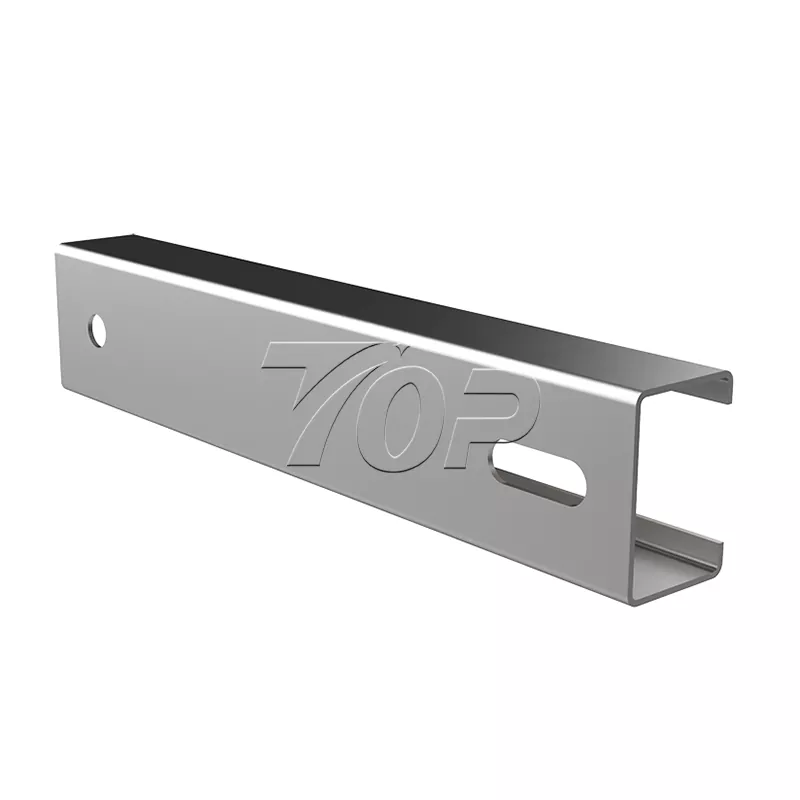

Pritvirtinkite C formos plieninę koloną vertikaliai ant pamato ir priveržkite jį varžtais.

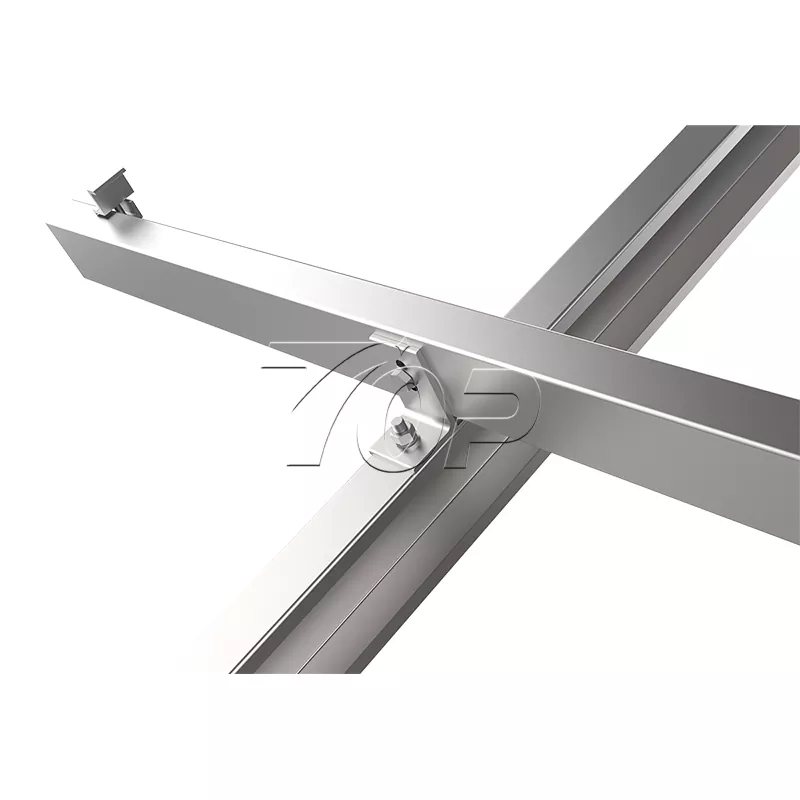

Įdiekite skersines atramines sijas ir įstrižaines petnešas, kad įsitikintumėte, jog saulės kolektoriaus žemės tvirtinimo stovo struktūra yra lygi (kalibrate naudojant lygį).

Įdiekite saulės baterijas:

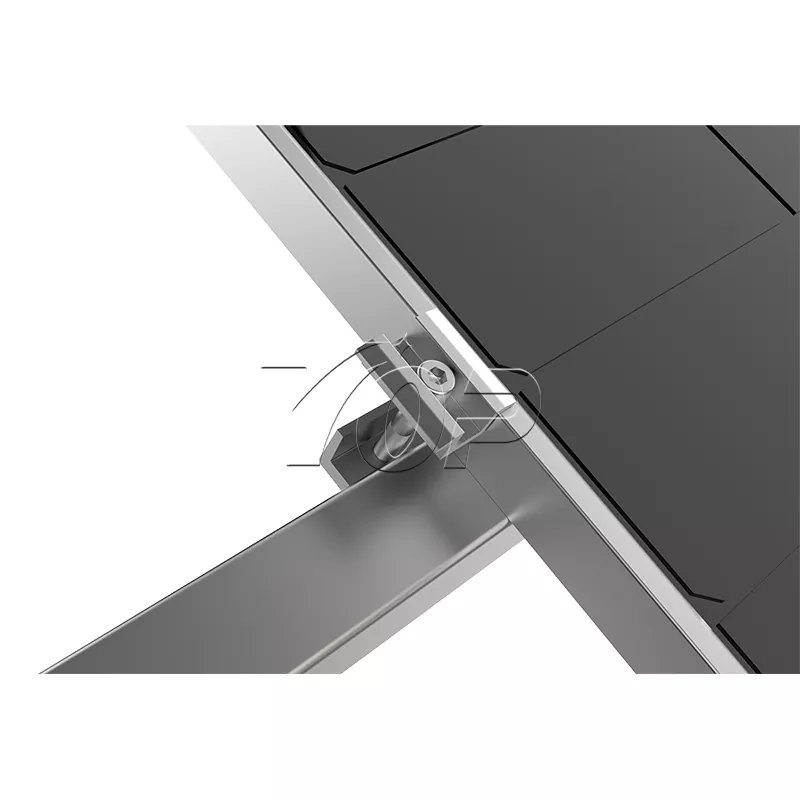

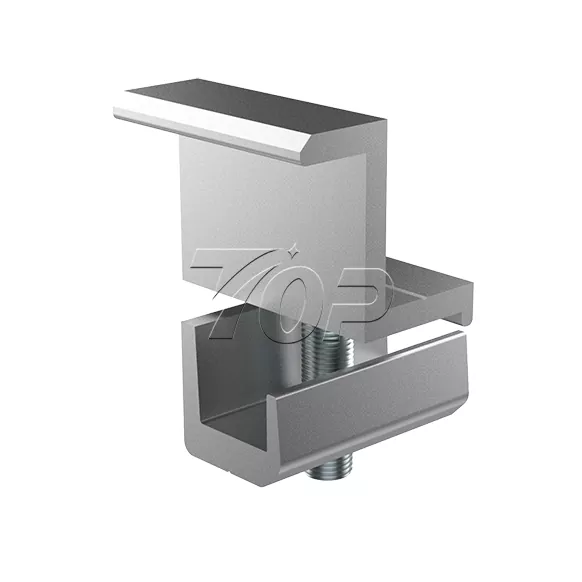

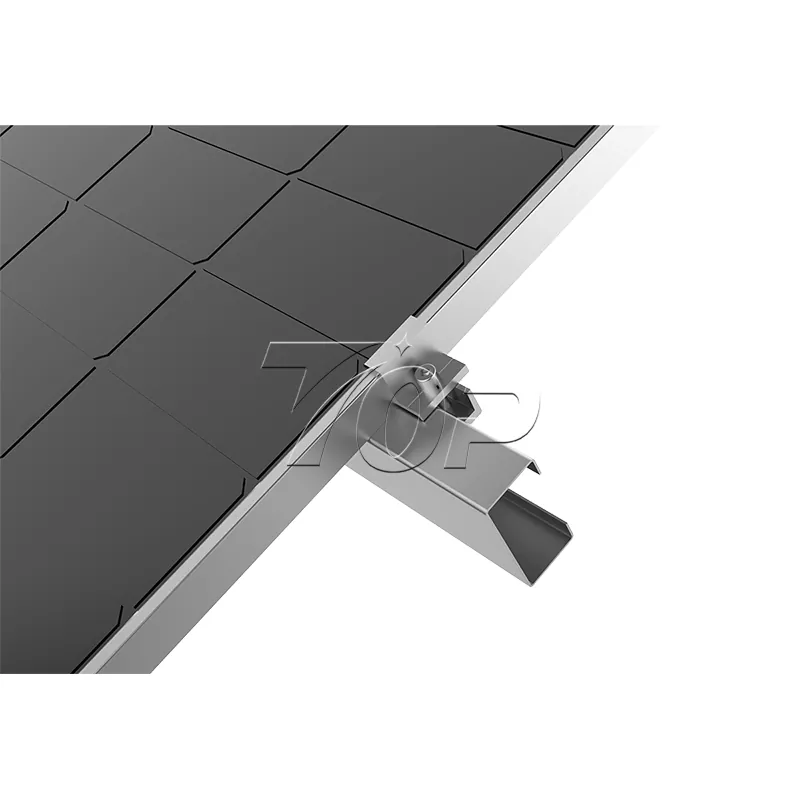

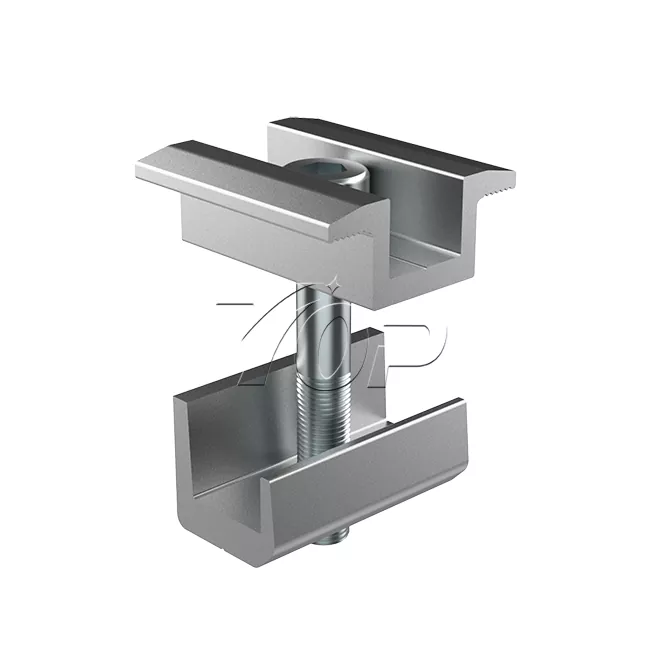

Saulės žemės plokštės dedamos ant sijos ir pritvirtintos su aliuminio lydinio spaustuko armatūra, kad būtų užtikrintas vienodas tarpas (rekomenduojamas tarpas ≥10 cm šilumos išsklaidymui).
